Шановні сподвижники! Дозвольте поділитися з Вами і моїм доробком на ниві ліхтарів для підводного полювання.
Наперед дякую за Вашу цікавість і критичні зауваження.
З повагою,
Юрій Стахурський
м.Львів
9 січня 2008 року.
1. Яке із доступних джерел світла є для нас оптимальним?
(Висновки - Ваші)
Рис.1
Для візуального порівняння світлових характеристик різних типів джерел світла – встановлено приблизно одинакову площу освітлення.
2. Мій перший світлодіодний ліхтар
Весною 2005 року із спідручних компонентів та придбаного за високою ціною (35у.о.)
білого світлодіода “Luxeon-Star 6”“Lumileds” (120 люмен при 0.70а., відтінок білого кольору на Рис.1 ) і рефлектора до нього - виготовив я працездатний ліхтар для підводного полювання.
Рис.2а Рис.2б

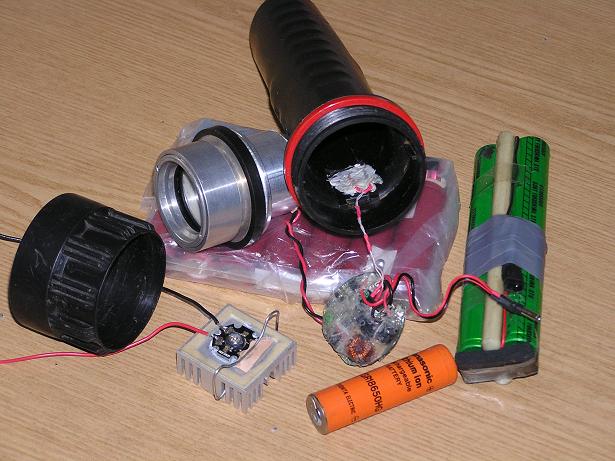

Електроживлення забезпечувалося батареєю із чотирьох літій-йонних, послідовно-паралельно з’єднаних акумуляторних елементів, напругою 4В і ємністю 1,85 А.год.
кожний (Рис.2а).

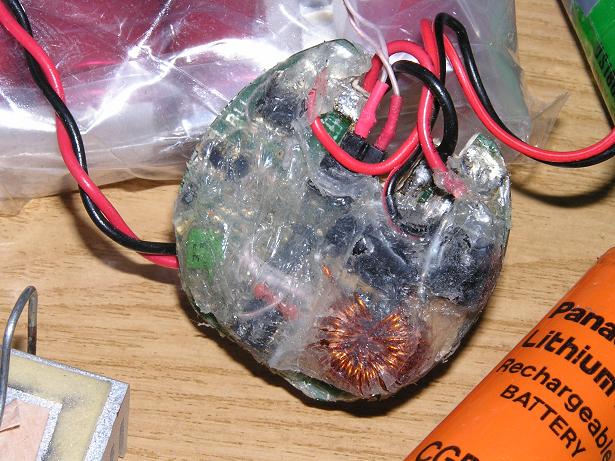

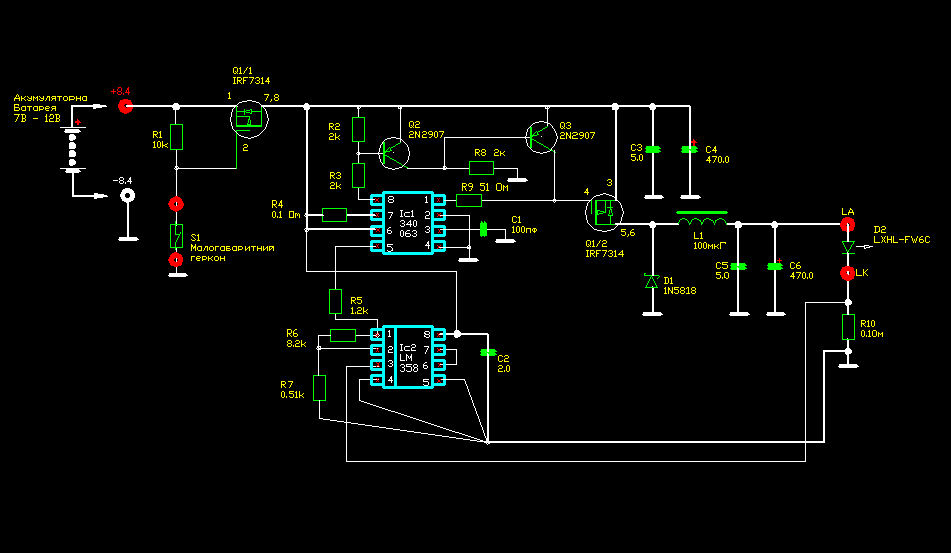

Час неперервного, рівномірного свічення становить 4 години і ще 30 хвилин спадаючого світла. Рівномірність свічення світлодіода у номінальному електричному режимі (0,75а.) забезпечувалося електронним імпульсним регулятором струму (Рис. 2б) за ел.схемою - Рис. 2в і, що дуже важливо, достатньо потужним дюралевим радіатором для охолодження навколишньою водою.
Рис.2в
Рис.2г Рис.2д
Управління ліхтарем здійснювалося через магніто-герконову пару.

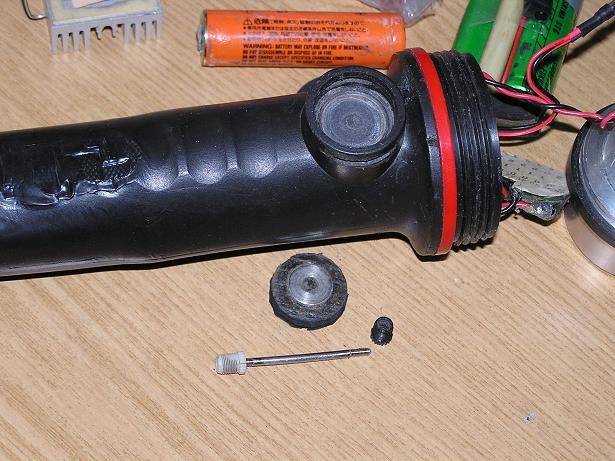

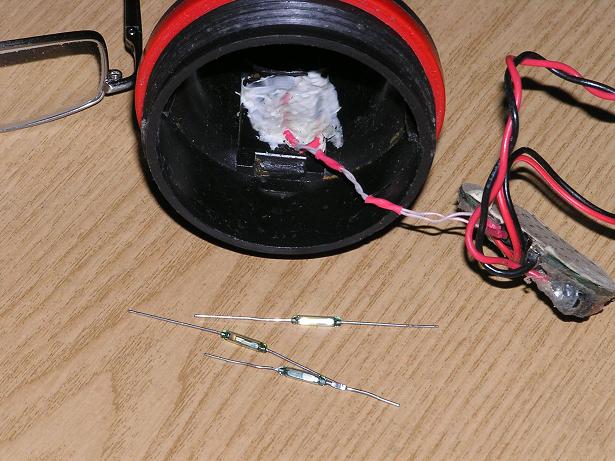

На Рис.2г показано круглу магнітну шайбу, що вклеєна у круглу мікропористу гуму і штифт-фіксатор, що, при монтуванні, пронизує мікропорку через пази у стінках гнізда на корпусі ліхтаря. Зорієнтовані геркони приклеєні з внутрішньої сторони білим герметиком (Рис.2д).
Цей значно модифікований ліхтар у комплекті з споряджувальним пристроєм, я подарував групі аквалангістів МНС із м. Хмельницька.
3. Ліхтар для 2008 року
Рис.3а
Рис.3б
Рис.3в

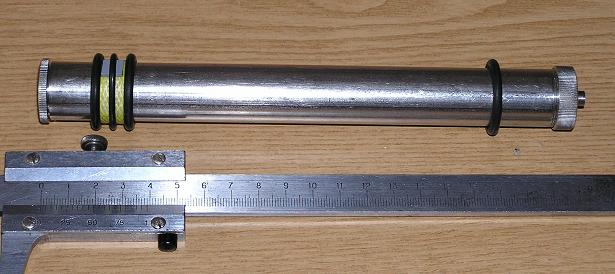

Для конструювання ліхтаря (Рис.3а) використано білий світлодіод
“REBEL 70”“Lumileds” (70люмен при 0.35а., відтінок білого кольору на Рис.1 ).
Електроживлення забезпечується батареєю із двох літій-йонних, послідовно
з’єднаних акумуляторних елементів, напругою 4В і ємністю 1,85 А.год. кожний (Рис.3в).
Час неперервного, рівномірного свічення становить 4 години і ще 30 хвилин спадаючого світла при 100% величині світлового потоку. Рівномірність свічення світлодіода у номінальному електричному режимі (0,75 Ампера) забезпечується електронним імпульсним регулятором струму (Рис. 3в) сконструйованого за більш функціональнонасиченою ел.схемою у порівнянні з попереднім ліхтарем і, що дуже важливо, достатньо потужним мідним радіатором, тепло від якого передається корпусові ліхтаря, що з тонкостінної (1,2мм) нержавіючої трубки, для охолодження навколишньою водою.
Управління ліхтарем здійснювалося через магніто-герконові пари.
На Рис.3а показано тимчасову обв’язку із трьох гумових кілець, де середнє кільце утримує магніт і обертається навколо вісі ліхтаря, перемикаючи геркони 100% і 30% величин світлових потоків.
Зорієнтовані геркони розміщені на пластинці імпульсного регулятора струму.
Кріпиться ліхтар до ресивера рушниці з допомогою ремінців, виготовлених із стрічок-липучок, намащених у місцях контакту з корпусами ліхтаря і ресивера звичайним прозорим силіконом (Рис. 3г).
Рис.3г
4. Порівняння
Рис.4
На Рис.4 показані світлові плями від обидвох описаних вище ліхтарів з віддалі 2,5 метра.
5. Все змінюється …
Світлові параметри і час свічення у цих трьох ліхтарів - близькі …!!!
_______________________________________________________
P.S. Автор з вдячністю вислухає всі зауваження і поради, а також, готовий відповісти на
Ваші запитання.
